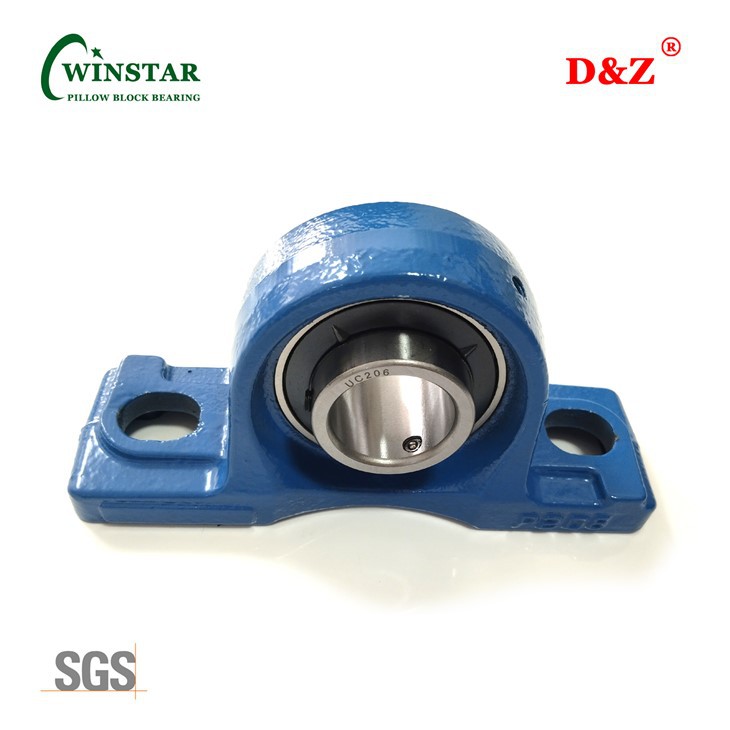

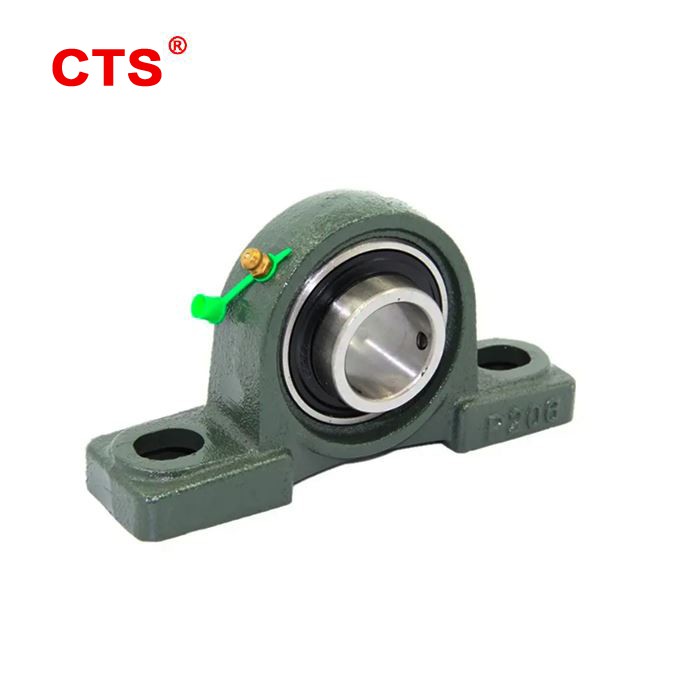

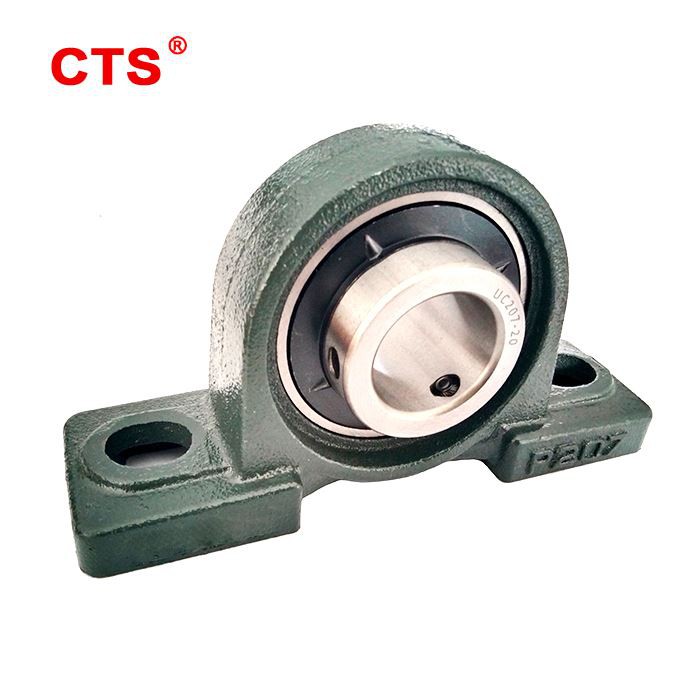

Kussenblok lagerunits
Kussenbloklagereenheid bestaat uit een inzetlager gemonteerd in een behuizing, die kan worden vastgebout aan een ondersteuningsoppervlak . Ze kunnen gemakkelijk worden gemonteerd of gedemonteerd tijdens de werking ..
Productenbeschrijving
-
Producttype: Kussenbloklagerunits
-
Merknaam: CTS of OEM
-
Modelnummer: UCP 200 & UCP 300 -serie
-
Materiaal: Behuizing: gietijzer en ductiel ijzer
UC -lager: Chrome Steel, GCR15
-
Certificaat: ISO 9001
-
Cijfer: ABEC -1, ABEC -3, ABEC -5
Productenfuncties
Kussenbloklagerunits zijn hoogwaardige en betrouwbare componenten die worden gebruikt in een breed scala van industriële toepassingen . Deze eenheden zijn ontworpen om assen te ondersteunen en stabiele montage te bieden in machines zoals transportbanden, pompen en generatoren .
Lagereenheden worden vervaardigd met topmaterialen om te zorgen voor duurzaamheid en levensduur . De eenheden bestaan uit een lager en behuizing, die zijn gebouwd om naadloos samen te werken om een optimale prestaties te bieden . De behuizing is meestal gemaakt van gietijzer of ceramiek en zijn van ceramic en zijn van ceramic en zijn van ceramic en zijn beurt. zwaar gesmeerd om een soepele werking te garanderen en wrijving te minimaliseren .
Pillow Block Roller Bearing Units are available in a variety of sizes and configurations to fit your specific needs. We offer both standard and high-temperature units to accommodate a range of operating conditions. Our units are also designed for easy installation and maintenance, with removable housings and replaceable bearings.
Of u nu een bestaand systeem wilt upgraden of een nieuwe helemaal opnieuw wilt bouwen, onze UCP 200- kussenblok gietijzeren eenheden zijn een uitstekende keuze voor het bieden van betrouwbare en efficiënte bewerkingen .
Kussenbloklagers bestaan uit een inzetballagers en behuizing . Blokkenlagers worden bijna dezelfde manier ontworpen met diepe groove kogellagers, behalve dat de buitenring bolvormig is en met brede binnenringen . hun ontwerp maakt het mogelijk dat de lagers gemakkelijk worden gemonteerd in het huis en zijn}
Parameter van kussenbloklagereenheden
|
Lagermateriaal |
Chrome staal (GCR15) |
|
Woningmateriaal |
Gietijzer en ductiel ijzer |
|
Ontwerp |
Standaardontwerp, beschikbaar in verschillende bevestigingsconfiguraties |
|
Coördinatie van lager en huisvesting |
H7 & J7 & K7 |
|
Type zeehonden |
Zwarte afdichting, F -afdichting, viersterrendichting, R3 -afdichting, fabriek afgesloten |
|
Roteer de snelheid |
2900-3500/rpm |
|
Werktemperatuur |
-20~110 |
|
Kwaliteitscertificering |
ISO9001: 2015 |
|
Stalen balgrade |
G10/G16 |
|
Geluidsniveau |
Z2V2 |
|
Transportpakket |
Plastic zak + enkele doos + doos + pallet |
|
Specificatie |
ABEC -1, Z2V2 -kwaliteit |
|
Handelsmerk |
CTS of OEM |
|
Oorsprong |
Xingtai City, de provincie Hebei |
|
HS -code |
8483200000 |
|
Productiecapaciteit |
Eén container/week |

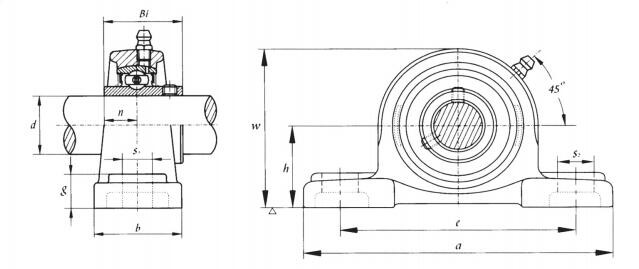

Afmetingen van kussenbloklagerunits
| Lagereenheid No . | SHAFT DIA (D) | Afmetingen (mm) | Boutafmetingen | Dragen nee . | Huisvesting no . | Gewicht (kg) | |||||||||||
| in | mm | h | a | e | b | s2 | s1 | g | w | Bi | n | mm | in | ||||
| UCP201 | 12 | 30.2 | 127 | 96 | 38 | 19 | 13 | 15 | 62 | 31 | 12.7 | M10 | 3/8 | UCP201 | P201 | 0.61 | |
| Ucp 201-8 | 1/2 | 12 | 30.2 | 127 | 96 | 38 | 19 | 13 | 15 | 62 | 31 | 12.7 | M10 | 3/8 | Ucp 201-8 | P201 | 0.61 |
| UCP202 | 15 | 30.2 | 127 | 96 | 38 | 19 | 13 | 15 | 62 | 31 | 12.7 | M10 | 3/8 | UCP202 | P202 | 0.59 | |
| Ucp 202-10 | 5/8 | 15 | 30.2 | 127 | 96 | 38 | 19 | 13 | 15 | 62 | 31 | 12.7 | M10 | 3/8 | Ucp 202-10 | P202 | 0.59 |
| UCP203 | 17 | 30.2 | 127 | 96 | 38 | 19 | 13 | 15 | 62 | 31 | 12.7 | M10 | 3/8 | UCP203 | P203 | 0.58 | |
| Ucp 203-11 | 11/16 | 17 | 30.2 | 127 | 96 | 38 | 19 | 13 | 15 | 62 | 31 | 12.7 | M10 | 3/8 | Ucp 203-11 | P203 | 0.58 |
| UCP204 | 20 | 33.3 | 127 | 96 | 38 | 19 | 13 | 15 | 65 | 31 | 12.7 | M10 | 3/8 | UCP204 | P204 | 0.61 | |
| Ucp 204-12 | 3/4 | 20 | 33.3 | 127 | 96 | 38 | 19 | 13 | 15 | 65 | 31 | 12.7 | M10 | 3/8 | Ucp 204-12 | P204 | 0.61 |
| UCP205 | 25 | 36.5 | 140 | 105 | 38 | 19 | 13 | 16 | 70 | 34.1 | 14.3 | M10 | 3/8 | UCP205 | P205 | 0.69 | |
| Ucp 205-14 | 7/8 | 25 | 36.5 | 140 | 105 | 38 | 19 | 13 | 16 | 70 | 34.1 | 14.3 | M10 | 3/8 | Ucp 205-14 | P205 | 0.69 |
| Ucp 205-15 | 15/16 | 25 | 36.5 | 140 | 105 | 38 | 19 | 13 | 16 | 70 | 34.1 | 14.3 | M10 | 3/8 | Ucp 205-15 | P205 | 0.69 |
| Ucp 205-16 | 1 | 25 | 36.5 | 140 | 105 | 38 | 19 | 13 | 16 | 70 | 34.1 | 14.3 | M10 | 3/8 | Ucp 205-16 | P205 | 0.69 |
| UCP206 | 30 | 42.9 | 165 | 121 | 48 | 21 | 17 | 18 | 83 | 38.1 | 15.9 | M14 | 1/2 | UCP206 | P206 | 1.13 | |
| Ucp 206-18 | 1 1/8 | 30 | 42.9 | 165 | 121 | 48 | 21 | 17 | 18 | 83 | 38.1 | 15.9 | M14 | 1/2 | Ucp 206-18 | P206 | 1.13 |
| Ucp 206-19 | 1 3/16 | 30 | 42.9 | 165 | 121 | 48 | 21 | 17 | 18 | 83 | 38.1 | 15.9 | M14 | 1/2 | Ucp 206-19 | P206 | 1.13 |
| Ucp 206-20 | 1 1/4 | 30 | 42.9 | 165 | 121 | 48 | 21 | 17 | 18 | 83 | 38.1 | 15.9 | M14 | 1/2 | Ucp 206-20 | P206 | 1.13 |
| UCP207 | 35 | 47.6 | 167 | 126 | 48 | 21 | 17 | 19 | 92 | 42.9 | 17. 5 | M14 | 1/2 | UCP207 | P207 | 1.34 | |
| Ucp 207-20 | 1 1/4 | 35 | 47.6 | 167 | 126 | 48 | 21 | 17 | 19 | 92 | 42.9 | 17. 5 | M14 | 1/2 | Ucp 207-20 | P207 | 1.34 |
| Ucp 207-21 | 1 5/16 | 35 | 47.6 | 167 | 126 | 48 | 21 | 17 | 19 | 92 | 42.9 | 17. 5 | M14 | 1/2 | Ucp 207-21 | P207 | 1.34 |
| Ucp 207-22 | 1 3/8 | 35 | 47.6 | 167 | 126 | 48 | 21 | 17 | 19 | 92 | 42.9 | 17. 5 | M14 | 1/2 | Ucp 207-22 | P207 | 1.34 |
| Ucp 207-23 | 1 7/16 | 35 | 47.6 | 167 | 126 | 48 | 21 | 17 | 19 | 92 | 42.9 | 17. 5 | M14 | 1/2 | Ucp 207-23 | P207 | 1.34 |
| UCP208 | 40 | 49.2 | 184 | 136 | 54 | 21 | 17 | 19 | 98 | 49.2 | 19 | M14 | 1/2 | UCP208 | P208 | 1.8 | |
| Ucp 208-24 | 1 1/2 | 40 | 49.2 | 184 | 136 | 54 | 21 | 17 | 19 | 98 | 49.2 | 19 | M14 | 1/2 | Ucp 208-24 | P208 | 1.8 |
| Ucp 208-25 | 1 9/16 | 40 | 49.2 | 184 | 136 | 54 | 21 | 17 | 19 | 98 | 49.2 | 19 | M14 | 1/2 | Ucp 208-25 | P208 | 1.8 |
| UCP209 | 45 | 54 | 190 | 146 | 54 | 21 | 17 | 20 | 106 | 49.2 | 19 | M14 | 1/2 | UCP209 | P209 | 1.96 | |
| Ucp 209-26 | 1 5/8 | 45 | 54 | 190 | 146 | 54 | 21 | 17 | 20 | 106 | 49.2 | 19 | M14 | 1/2 | Ucp 209-26 | P209 | 1.96 |
| Ucp 209-27 | 1 11/16 | 45 | 54 | 190 | 146 | 54 | 21 | 17 | 20 | 106 | 49.2 | 19 | M14 | 1/2 | Ucp 209-27 | P209 | 1.96 |
| Ucp 209-28 | 1 3/4 | 45 | 54 | 190 | 146 | 54 | 21 | 17 | 20 | 106 | 49.2 | 19 | M14 | 1/2 | Ucp 209-28 | P209 | 1.96 |
| UCP210 | 50 | 57.2 | 206 | 159 | 60 | 25 | 20 | 22 | 112 | 51.6 | 19 | M16 | 5/8 | UCP210 | P210 | 2.49 | |
| Ucp 210-30 | 1 7/8 | 50 | 57.2 | 206 | 159 | 60 | 25 | 20 | 22 | 112 | 51.6 | 19 | M16 | 5/8 | Ucp 210-30 | P210 | 2.49 |
| Ucp 210-31 | 1 15/16 | 50 | 57.2 | 206 | 159 | 60 | 25 | 20 | 22 | 112 | 51.6 | 19 | M16 | 5/8 | Ucp 210-31 | P210 | 2.49 |
| Ucp 210-32 | 2 | 50 | 57.2 | 206 | 159 | 60 | 25 | 20 | 22 | 112 | 51.6 | 19 | M16 | 5/8 | Ucp 210-32 | P210 | 2.49 |
| UCP211 | 55 | 63.5 | 219 | 172 | 60 | 25 | 20 | 22 | 126 | 55.6 | 22.2 | M16 | 5/8 | UCP211 | P211 | 2.91 | |
| Ucp 211-32 | 2 | 55 | 63.5 | 219 | 172 | 60 | 25 | 20 | 22 | 126 | 55.6 | 22.2 | M16 | 5/8 | Ucp 211-32 | P211 | 2.91 |
| Ucp 211-34 | 2 1/8 | 55 | 63.5 | 219 | 172 | 60 | 25 | 20 | 22 | 126 | 55.6 | 22.2 | M16 | 5/8 | Ucp 211-34 | P211 | 2.91 |
| Ucp 211-35 | 2 3/16 | 55 | 63.5 | 219 | 172 | 60 | 25 | 20 | 22 | 126 | 55.6 | 22.2 | M16 | 5/8 | Ucp 211-35 | P211 | 2.91 |
| UCP212 | 60 | 69.8 | 241 | 186 | 70 | 25 | 20 | 25 | 137 | 65.1 | 25.4 | M16 | 5/8 | UCP212 | P212 | 4.4 | |
| Ucp 212-36 | 2 1/4 | 60 | 69.8 | 241 | 186 | 70 | 25 | 20 | 25 | 137 | 65.1 | 25.4 | M16 | 5/8 | Ucp 212-36 | P212 | 4.4 |
| Ucp 212-38 | 2 1/8 | 60 | 69.8 | 241 | 186 | 70 | 25 | 20 | 25 | 137 | 65.1 | 25.4 | M16 | 5/8 | Ucp 212-38 | P212 | 4.4 |
| Ucp 212-39 | 2 7/16 | 60 | 69.8 | 241 | 186 | 70 | 25 | 20 | 25 | 137 | 65.1 | 25.4 | M16 | 5/8 | Ucp 212-39 | P212 | 4.4 |
| UCP213 | 65 | 76.2 | 265 | 203 | 70 | 29 | 25 | 27 | 150 | 65.1 | 25.4 | M20 | 3/4 | UCP213 | P213 | 5.17 | |
| Ucp 213-40 | 2 1/2 | 65 | 76.2 | 265 | 203 | 70 | 29 | 25 | 27 | 150 | 65.1 | 25.4 | M20 | 3/4 | Ucp 213-40 | P213 | 5.17 |
| UCP214 | 70 | 79.4 | 266 | 210 | 72 | 30 | 25 | 27 | 156 | 74.6 | 30.2 | M20 | 3/4 | UCP214 | P214 | 5.57 | |
| Ucp 214-44 | 2 3/4 | 70 | 79.4 | 266 | 210 | 72 | 30 | 25 | 27 | 156 | 74.6 | 30.2 | M20 | 3/4 | Ucp 214-44 | P214 | 5.57 |
| UCP215 | 75 | 82.6 | 275 | 217 | 74 | 30 | 25 | 28 | 163 | 77.8 | 33.3 | M20 | 3/4 | UCP215 | P215 | 6.14 | |
| Ucp 215-47 | 2 15/16 | 75 | 82.6 | 275 | 217 | 74 | 30 | 25 | 28 | 163 | 77.8 | 33.3 | M20 | 3/4 | Ucp 215-47 | P215 | 6.14 |
| Ucp 215-48 | 3 | 75 | 82.6 | 275 | 217 | 74 | 30 | 25 | 28 | 163 | 77.8 | 33.3 | M20 | 3/4 | Ucp 215-48 | P215 | 6.14 |
| UCP216 | 80 | 88.9 | 292 | 232 | 78 | 28 | 25 | 30 | 175 | 82.6 | 33.3 | M20 | 3/4 | UCP216 | P216 | 7.11 | |
| Ucp 216-50 | 3 1/8 | 80 | 88.9 | 292 | 232 | 78 | 28 | 25 | 30 | 175 | 82.6 | 33.3 | M20 | 3/4 | Ucp 216-50 | P216 | 7.11 |
| UCP217 | 85 | 95.2 | 310 | 247 | 83 | 30 | 25 | 32 | 187 | 85.7 | 34.1 | M20 | 3/4 | UCP217 | P217 | 9.18 | |
| Ucp 217-52 | 3 1/4 | 85 | 95.2 | 310 | 247 | 83 | 30 | 25 | 32 | 187 | 85.7 | 34.1 | M20 | 3/4 | Ucp 217-52 | P217 | 9.18 |
| Ucp 217-55 | 3 7/16 | 85 | 95.2 | 310 | 247 | 83 | 30 | 25 | 32 | 187 | 85.7 | 34.1 | M20 | 3/4 | Ucp 217-55 | P217 | 9.18 |
| UCP218 | 90 | 101.6 | 327 | 262 | 88 | 30 | 27 | 34 | 200 | 96 | 39.7 | M22 | 7/8 | UCP218 | P218 | 10.63 | |
| Ucp 218-56 | 3 1/2 | 90 | 101.6 | 327 | 262 | 88 | 30 | 27 | 34 | 200 | 96 | 39.7 | M22 | 7/8 | Ucp 218-56 | P218 | 10.63 |

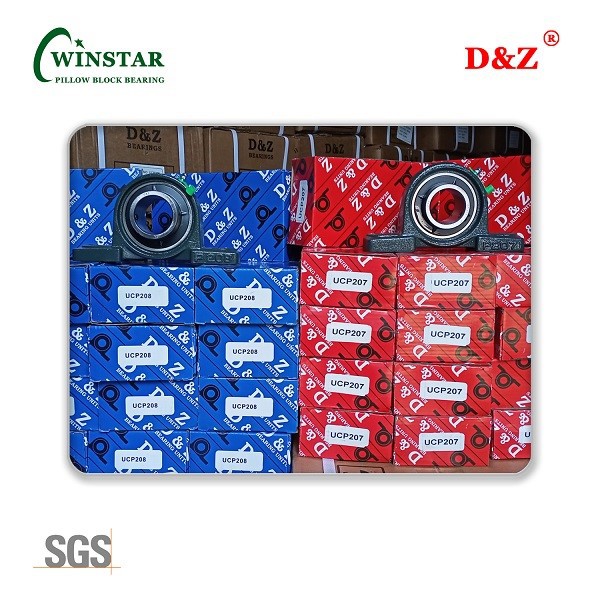

Verpakking en verzending
- Pakket: enkele doos+doos+pallet
- Netto gewicht: 26kgs/doos
- Als het gewicht minder is dan 50 kg, kunnen we DHL Express, FedEx, UPS en EMS kiezen, meestal genoemd als DDU -service (3-5 werkdag)
- Als het gewicht meer dan 50 kg is, kunnen we kiezen voor verzending door air (3-7 werkdag)
- Voor gewicht is meer dan 200 kg; We moeten kiezen voor verzending over zee (afhankelijk van de bestemmingspoort)
Kenmerk van kussenblokkeerunits
1. lagers zijn gesmeerd en verzegeld
2. Aanbevolen voor standaardplichttoepassingen
3. economisch en praktisch
4. sterk en krachtig
5. Hoge middelste hoogte
6. wordt geleverd met een vooraf gemonteerd inzetstuk lager
Sollicitatie
Over het algemeen worden kussenbloklagereenheden gebruikt in pomp, landbouwmachines, bouwapparatuur, transportsystemen, textielmachines en mijnbouwmachines enz. .
FAQ's
Vraag: Wat is het verschil tussen kussenblok en Plummer -blok?
A: Plummer -blokken en kussenblokken hebben een soortgelijk ontwerp en beide gebruiken dezelfde soorten lagers, maar ze verschillen wel met betrekking tot hun toepassingen . kussenblokken worden gebruikt voor meer lichtgewicht toepassingen, maar pluimmerblokken worden gebruikt om hoog vermogen over te dragen en zware industriële belastingen te ondersteunen .
Vraag: Wat zijn de kenmerken waar we naar moeten zoeken voordat we de lagers monteren?
A: Huizen en lagers zijn schoon, onbeschadigd en dimensioneel nauwkeurig .
Smeermiddel is schoon en correct opgegeven .
Noodzakelijke gereedschappen en apparatuur zijn nodig .
De juiste veiligheidsmaatregelen zijn aanwezig .
