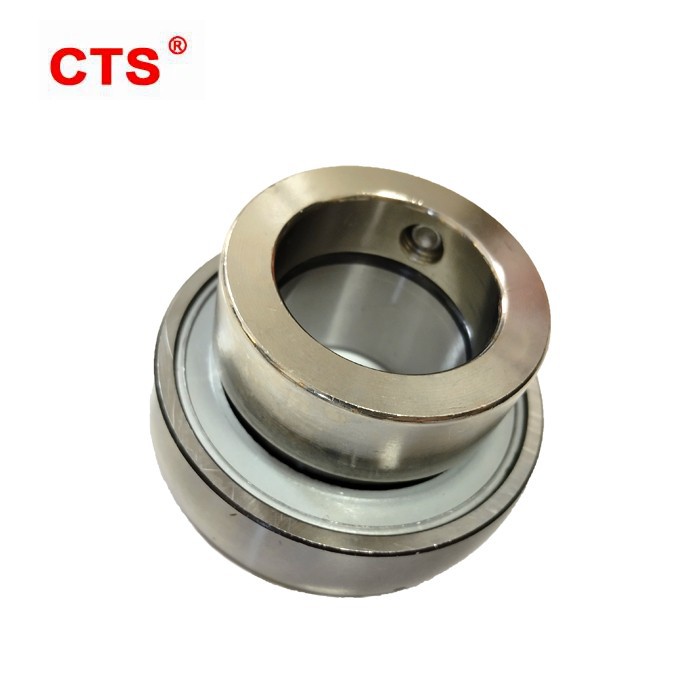

CSA-serie- Lager insert met excentrieke vergrendelingskraag
CSA Series-Insert-lagers zijn eigenlijk een variant van diepe groove kogellagers, die worden gekenmerkt door het buitenste ringoppervlak dat bolvormig is en kunnen worden gebruikt samen met de lagerbehuizing om centreren te bereiken.
Productenbeschrijving
- Producttype:CSA Series-Insert Lager
- Merknaam:CT's ofOEM
- Modelnummer:CSA 200 -serie
- Materiaal:Chrome Steel ABEC -1 ABEC -3, roestvrij staal
- Cijfer:P0 P6
- Specificatie voldaan:ISO 9001
Productenfuncties
De basisprestaties van CSA -insertlagers moeten vergelijkbaar zijn met die van diepe groove kogellagers, vanwege het feit dat dit type lager meestal wordt gebruikt in ruwe machines, de installatie en positionering van inzetlagers zijn niet nauwkeurig genoeg en de nauwkeurigheid van Het houding zelf is niet hoog genoeg en sommige structuren zijn ook ruw. Daarom wordt de feitelijke prestaties van dezelfde specificaties van diepe groove kogellagers aanzienlijk verdisconteerd. Dit type lager heeft echter afgesloten ringen aan beide zijden, waardoor het vuil stevig kan voorkomen. Het is gevuld met een geschikte hoeveelheid smeermiddel in de fabriek en hoeft niet te worden gereinigd of gesmeerd vóór de installatie.
De uitvoering van het kogellager met excentrieke huls is in principe hetzelfde als die van het buitenste inzetstuk met bovendraad, behalve dat de bovendraad niet op de binnenring is, maar op de excentrieke mouw. Het kan direct worden geïnstalleerd op de taps toelopende as en de lagerklaring kan fijn worden afgestemd.
|
SHAFT DIA. (In.) |
RBI Lager Nee. |
Afmetingen (in.) (Mm.) |
Laadbeoordeling (lbs.) |
Gewicht (lbs.) |
|||||||||
|
d |
D |
Bi |
Zijn |
r |
n |
m |
g |
Ds |
dynamisch |
Statisch |
|||
|
1/2 5/8 |
SB 201-8 SB 202-10 |
CSB 201-8 CSB 202-10 |
1.5748 40 |
0.866 22 |
0.472 12 |
0.039 1 |
0.236 6 |
0.063 16 |
0.177 4.5 |
1/4-28 |
2750 |
1072 |
0.20 0.18 |
|
3/4 |
SB 204-12 |
CSB 204-12 |
1.8504 47 |
0.984 1 |
0.551 14 |
0.059 1.5 |
0.275 7 |
0.708 18 |
0.177 4.5 |
1/4-28 |
2880 |
1484 |
0.29 |
|
1 |
SB 205-16 |
CSB 205-16 |
1.8504 47 |
0.984 25 |
0.965 24.5 |
0.059 1.5 |
0.236 6 |
0.729 18.5 |
0.218 5.53 |
1/4-28 |
1744 |
1159 |
0.35 |
|
7/8 15/16 1 |
SB 205-14 SB 205-15 SB 205-16 |
CSB 205-14 CSB 205-15 CSB 205-16 |
2.047 52 |
1.062 27 |
0.591 15 |
0.059 1.5 |
0.295 7.5 |
0.767 19.5 |
0.217 5.5 |
1/4-28 |
3152 |
1765 |
0.40 0.37 0.35 |
|
1-1/16 1-1/8 1-3/16 1-1/4 |
SB 206-17 SB 206-18 SB 206-19 SB 206-20 |
CSB 206-17 CSB 206-18 CSB 206-19 CSB 206-20 |
2.441 62 |
1.181 30 |
0.630 16 |
0.059 1.5 |
0.315 8 |
0.866 22 |
0.217 5.5 |
1/4-28 |
4375 |
2542 |
0.62 0.57 0.55 0.53 |
|
1-1/4 1-5/16 1-3/8 1-7/16 |
SB 207-20 SB 207-21 SB 207-22 SB 207-23 |
CSB 207-20 CSB 207-21 CSB 207-22 CSB 207-23 |
2.835 72 |
1.259 32 |
0.669 17 |
0.079 2 |
0.335 8.5 |
0.925 23.5 |
0.256 6.5 |
5/16-24 |
5777 |
3459 |
0.95 0.90 0.84 0.82 |
|
1-1/2 1-9/16 |
SB 208-24 SB 208-25 |
CSB 208-24 CSB 208-25 |
3.150 80 |
1.338 34 |
0.708 18 |
0.079 2 |
0.354 9 |
0.984 25 |
0.276 7 |
5/16-24 |
5787 |
4042 |
1.32 1.28 |
|
1-5/8 1-11/16 1-3/4 |
SB 209-26 SB 209-27 SB 209-28 |
CSB 209-26 CSB 209-27 CSB 209-28 |
3.3465 85 |
1.621 41.2 |
0.748 19 |
0.079 2 |
0.402 10.2 |
1.219 31 |
0.322 8.2 |
5/16-24 |
7357 |
4598 |
1.8 |
|
1-7/8 1-15/16 2 |
SB 210-30 SB 210-31 SB 210-32 |
CSB 210-30 CSB 210-31 CSB 210-32 |
3.543 90 |
1.714 43.5 |
0.787 20 |
0.079 2 |
0.430 10.9 |
1.284 32.6 |
0.362 9.2 |
3/8-24 |
7895 |
5180 |
1.8 |
|
2 2-3/16 |
SB 211-32 SB 211-35 |
CSB 211-32 CSB 211-35 |
3.937 100 |
1.783 45.3 |
0.826 21 |
0.098 2.5 |
0.466 11.8 |
1.317 33.5 |
0.385 9.8 |
3/8-24 |
9757 9752 |
6552 6601 |
2.4 |
|
2-1/4 2-7/16 |
SB 212-36 SB 212-39 |
CSB 212-36 CSB 212-39 |
4.331 110 |
2.114 53.7 |
0.866 22 |
0.098 2.5 |
0.586 14.9 |
1.248 31.7 |
0.385 9.8 |
3/8-24 |
11789 |
8093 |
2.9 |
Kenmerk
Zelfuitlopend ontwerp
De CSA-serie insertlager is ontworpen om zichzelf af te stemmen, wat helpt de impact van verkeerde uitlijning op de machine te verminderen en de algehele levensduur van de apparatuur verlengt.
Hoog laadvermogen
De insertlagers hebben een hoog radiale belastingscapaciteit, zodat ze effectief zwaar materieel en machines kunnen ondersteunen.
Corrosieweerstand
We hebben CSA -insertlagers gemaakt van roestvrij staalmateriaal, die goede afdichtingsprestaties hebben en dan zijn ze zeer geschikt voor gebruik in harde omgevingen.
Eenvoudig te installeren
CSA -lagers zijn eenvoudig te installeren en te demonteren, die de onderhoudskosten en downtime aanzienlijk verlagen.
Toepasselijke industrieën
CSA Series-Insert Lager met excentrieke vergrendelingskraag wordt gebruikt in een breed scala van industriële toepassingen, zoals landbouwmachines: CSA-lagers nemen een verzegeld ontwerp aan, dat de invasie van externe factoren zoals stof, vuil en water effectief kan voorkomen.
Dit ontwerp stelt de lagers in staat stabiel te werken in vochtige en stoffige omgevingen, waardoor de efficiënte en betrouwbare werking van agrarische machines wordt gewaarborgd.
Textielmachines: vanwege de compacte structuur, perfecte afdichting, eenvoudig laden en lossen, en groot automatisch centreerbereik, presteren CSA-lagers goed in textielmachines en ze zijn geschikt voor verschillende textielmachines, zoals luchtstroominspinningsmachines, snelle wikkeling Machines, etc.
Machines voor voedselverwerking: CSA -lagers worden ook veel gebruikt in voedselverwerkingsmachines, namelijk omdat ze een stabiele werking van machines kunnen garanderen, onderhoudsvereisten kunnen verminderen en de productie -efficiëntie kunnen verbeteren. De goed verzegelde kenmerken helpen voorkomen dat stof en onzuiverheden het interieur van het lager betreden, waardoor de levensduur van mechanische apparatuur wordt verlengd.
